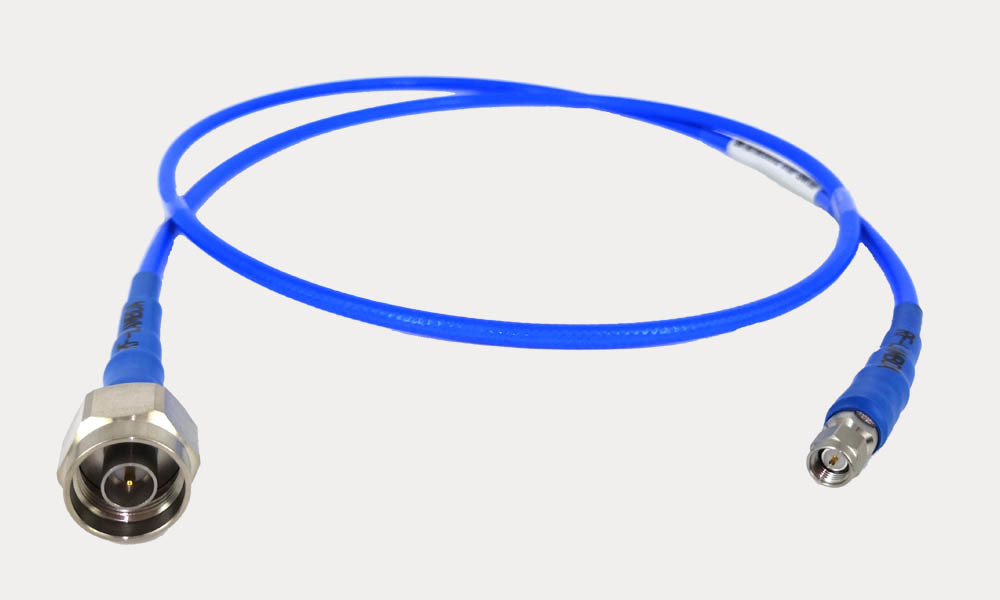

柔性稳幅稳相电缆组件


安崇电子提供的CAF系列柔性电缆组件,可根据使用需求选择不同种类的线缆,适用于测试以及系统连接。本产品连接器种类齐全,最高可提供110GHz的产品。可根据客户要求定制长度及相位匹配,匹配精度优于0.25°/GHz。

资料下载

详细介绍




测试电缆组件

用于产品测试连接,机械稳幅稳相性能好,线缆柔软、耐弯曲、结实耐用,可以承受几千次以上的弯曲和连接。



电缆种类:B系列

-最高频率可达67GHz

-使用温度-55~125℃ 可提供185℃高温型电缆组件产品

-电缆柔软,端口种类齐全

-具有优异的驻波和稳幅稳相性能

-耐弯曲耐抖动

1.中心导体/铜镀银(单芯或多芯)

2.介质层/低密度PTFE

3.内层屏蔽/镀银铜带绕包

4.中间层/PTFE包覆

5.外编织层/镀银铜丝

6.外护套/蓝色FEP



电缆种类:RU系列(花皮复合铠甲)

-最高频率可达110GHz(1.0mm电缆组件)

-使用温度-55~125℃

-复合铠甲与电缆一体化编织而成,弯曲延展同步性好

-耐磨损、耐弯曲、耐扭、抗拉

1.中心导体/铜镀银(单芯或多芯)

2.介质层/低密度PTFE

3.内层屏蔽/镀银铜带绕包

4.中间层/PTFE包覆

5.外编织层/镀银铜丝

6.外护套/蓝色FEP

7.弹簧结构/不锈钢丝

8.外编织层/镀银铜丝

9.防水层/聚酰亚胺+PTFE

10.外护套/蓝色PTFE丝



电缆种类:RP系列(PUR外皮复合铠甲)

-最高频率可达67GHz

-使用温度-40~80℃

-复合铠甲与电缆一体化编织而成,弯曲延展同步性好

-更柔软

-耐弯曲、耐扭、抗拉

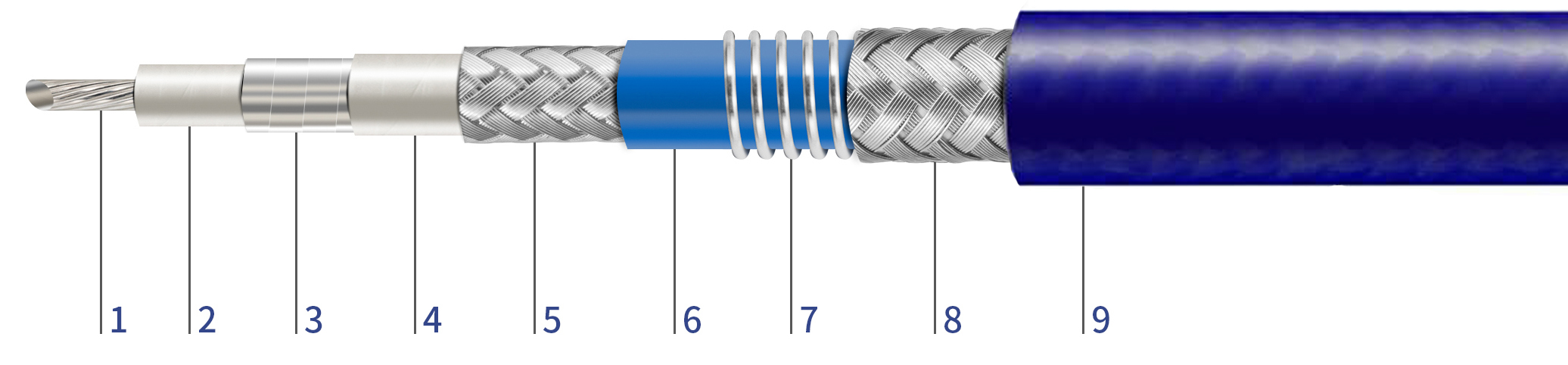

1.中心导体/铜镀银(单芯或多芯)

2.介质层/低密度PTFE

3.内层屏蔽/镀银铜带绕包

4.中间层/PTFE包覆

5.外编织层/镀银铜丝

6.外护套/蓝色FEP

7.弹簧结构/不锈钢丝

8.外编织层/镀银铜丝

9.外护套/蓝色PUR

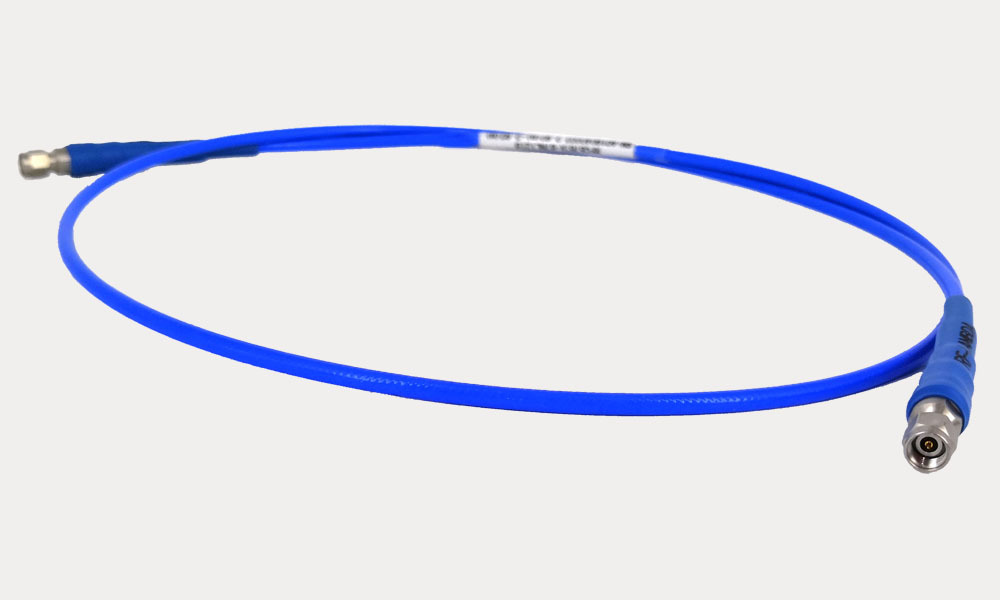

微波/射频电缆组件

电缆种类多样,配接SMA、N型、3.5mm、2.92mm、2.4mm、1.85mm、1.0mm等多种连接器,适用于产品互联或者产品测试。



电缆种类:J系列

-最高频率可达110GHz(1.0mm电缆组件)

-使用温度-55~125℃ 可提供185℃高温型电缆组件产品

-端口种类齐全

-超低损耗,具有优异的驻波和稳幅稳相性能

-可提供相位匹配、时域匹配

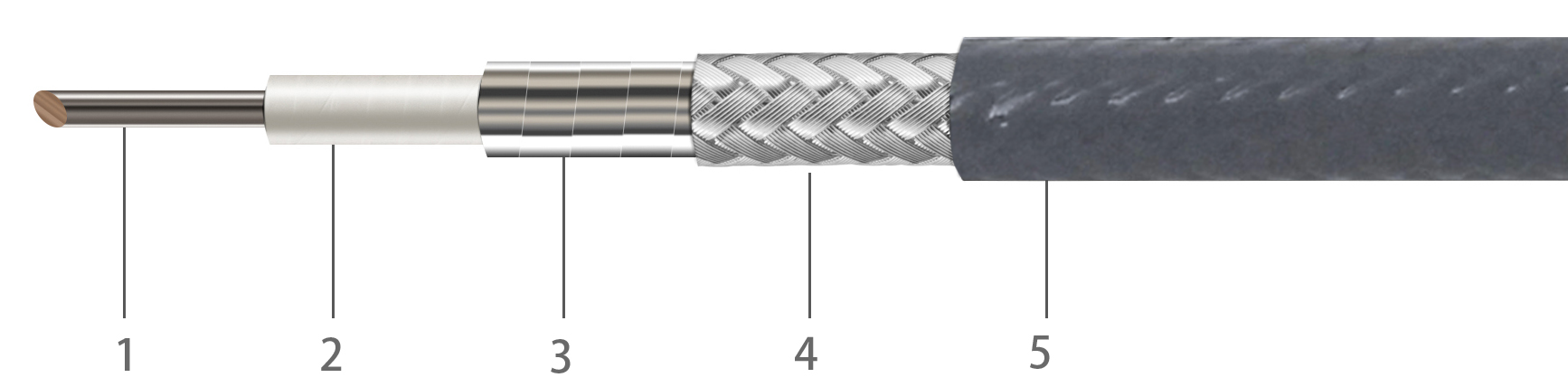

1.中心导体/铜镀银(单芯)

2.介质层/低密度PTFE

3.内层屏蔽/镀银铜带绕包

4.外编织层/镀银铜丝

5.外护套/灰色PFA



电缆种类:E系列(经济型)

-最高频率18GHz

-使用温度-55~125℃

-结实耐用,抗拉性强

-高性价比

1.中心导体/铜镀银(单芯)

2.介质层/低密度PTFE

3.内层屏蔽/镀银铜带编织

4.中间层/高温铝箔

5.外编织层/镀银铜丝

6.外护套/蓝色FEP
